大家好，我是一枚齒輪，我雖然小，但卻是機械中的一個重要零件哦。不管是高精尖的航空航天工程，還是兒童玩具汽車，我都無處不在。我不僅是現代機械領域的常駐“成員”，還是探索中國古代科技發展的神奇“鑰匙”。
公元前3世紀末，我便悄然出現，并以陶范（陶制范模、印模）的身份刻入歷史的進程中。上世紀50年代，四套不同規格的齒輪陶范在山西省重見天日，年代為公元前600年，至今已經最少有2400年了。這一重大發現，更新了世界齒輪起源的歷史，不僅是對我們齒輪家族古老身份的確認，更是對中國古代科技智慧的一次崇高致敬。

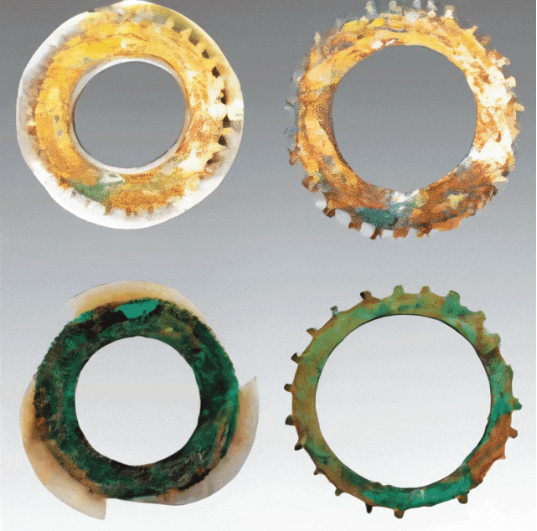

▲出土于山西省侯馬東周晉國鑄銅遺址的青銅齒輪陶范
成就農業濟世之術
在古代，農民耕作極為辛苦，但是齒輪出現，簡化了農耕方式，極大地減輕了農耕的繁重，降低了生產成本，推動了農業生產力的發展。
隨著農耕文明的進步與成熟，齒輪參與構建的農具數量迅速增長，齒輪技術也得到了顯著提升。其中，龍骨水車和水轉連磨就是齒輪技術應用的杰出代表。
“翻車”是一種能用于農業灌溉、排水等的工具，唐宋時期便已經得到普遍應用。南宋陸游在《春晚即景》中說“龍骨車?guó)Q水入塘，雨來猶可望豐穰”，說的就是通過齒輪的傳動，將水流的動能轉化為水車灌溉的動能，從而實現農田的自動灌溉。

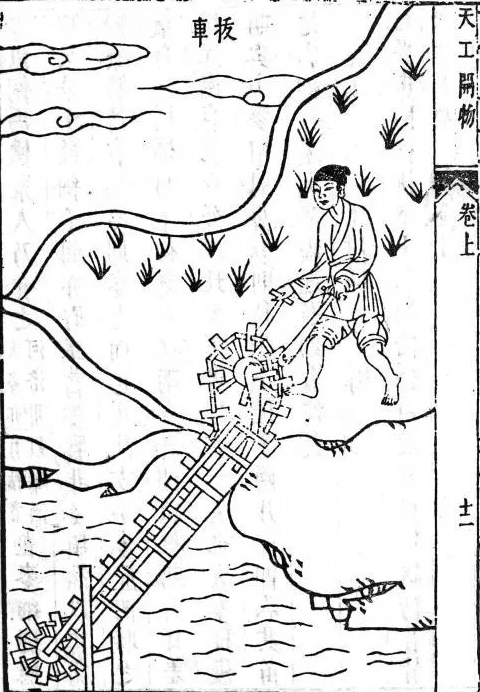

▲《天工開物》中描繪的“拔車”，是一種靠人力操作的小型翻車。（圖片來源：中國機械工程數字博物館官網）
翻車又被稱為龍骨水車，據宋應星《天工開物》記載，采用龍骨水車后，一個人工作一天，可以灌溉田地五畝，而用牛則能加倍。
由于龍骨水車在古代中國科技發展和農業耕作中的卓越貢獻，2016年被中國科學院推選為“中國古代重要科技發明創造”之一。

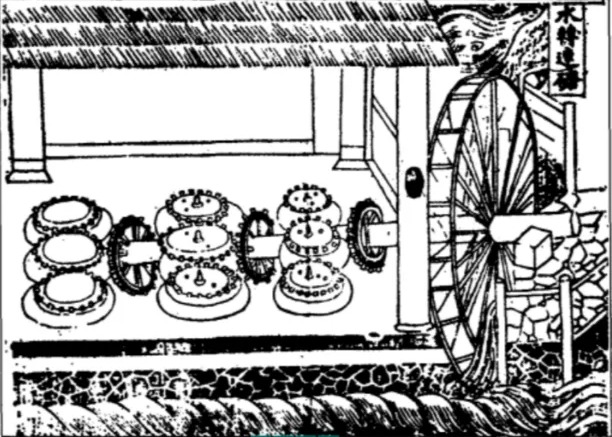

▲《王禎農書》中的水轉連磨樣式（圖片來源：《農書譯注》下冊）
水轉連磨是一種自動研磨谷物的加工工具，有著高品質高效率的特點。它的主要構件是一個水輪和九個石磨。這種水轉連磨可以帶動九磨，功能豐富且實用，稍加改裝后就能帶動重量極大的物體，如高轉筒車等。據《王禎農書》記載，如果使用水轉連磨，一天磨好的谷食，可供給一千家?！罢\(chéng)濟世之奇術也?！?/span>
相比于手動灌溉耗時長、人力消耗大，齒輪的多齒槽使得水轉連磨能在齒輪運作中不間斷進行灌溉，具有高速率、高效率和高功率的特點。水轉連磨的發明與普及減輕了農民的負擔，極大提高了農業生產的整體效率，推動了農業文明的發展進程。
萬轉不離其“南”
作為一項歷史悠久的發明，齒輪更是在中國古代科技發展中大展拳腳。指南車便是其中一個獨特的代表，也是我國古代工程發明史上濃墨重彩的一筆，被評價為“世界上第一個自適應系統”。
指南車是用于指示方向的車，只要在車開始運動時將車上木人手指向南方，便能“車雖回運而手常指南”。指南車雖然與指南針功能相同，但是原理迥然不同。指南車通過運用車輪、滑輪、各種齒輪和繩索等，利用機械原理指示方向，而指南針則依據地磁場指示方向。
雖然指南車自誕生后歷朝歷代被多次仿制或重新制作，但其核心原理幾乎都利用差動齒輪（通過允許左右輪以不同的速度旋轉，以保持車輛的平衡和控制）裝置。

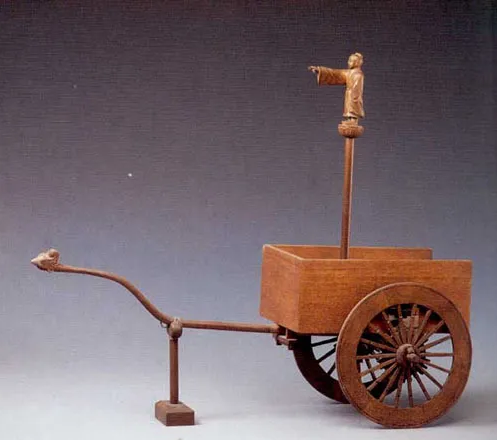

▲北宋指南車模型（圖片來源：中國科學院官網）
《宋史》中有對指南車內部結構的詳細描述。上層有十三個齒輪的排列，因各輪的齒數相同，所以四位童子、龜與鶴的轉動同木仙人一致。

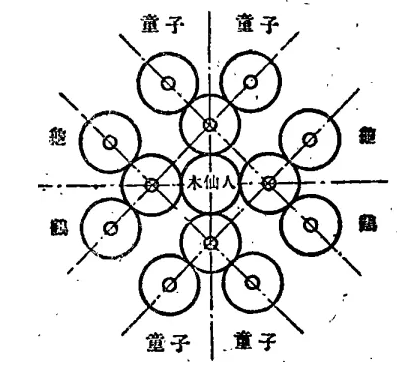

▲北宋吳德仁指南車上層齒輪系排列圖（圖片來源：劉仙洲《中國古代對于齒輪系的高度應用》）
當車直線行駛時，木仙人下面的大齒輪與左右兩個小平輪脫離，使得木仙人不受輪轉動的影響；當車向左或向右轉彎時，差動齒輪根據車輪轉速差異傳遞運動，離合裝置則控制木仙人指向軸的轉動方向和幅度，確保無論車輛如何移動，木仙人的手臂都能準確地指向預設的南方。
齒輪系在指南車不同行使情況下調整內部結構，為指南車的指路木人的指向提供反向補償?shù)膭?dòng)力，體現了古代機械家的智慧與科技發展的水平，為后代的科技創新提供了十分有意義的參考。
觀測星空的力量
齒輪在古代天文學中扮演了至關重要的角色，它是觀測工具的重要組成部分，成為連接人類與星空的紐帶。自漢代以來，天象的記錄和測量精度達到了極高的水準，其觀測結果與現代實測數據相去不遠。齒輪在推動古代天文學發展中作出了顯著的貢獻。東漢張衡研究的世界第一架用水力推動的“渾天儀”中，齒輪便是其中的重要元件。
▲北京頤和園長廊彩畫：張衡與渾天儀（圖片來源：視覺中國）

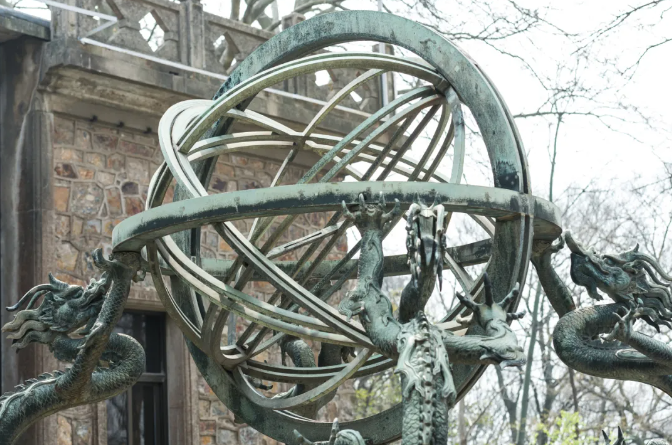

▲南京鐘山風景名勝區紫金山渾天儀（圖片來源：視覺中國）
張衡的渾天儀構造十分精巧，它通過水輪的驅動，使得代表天象的渾象每天自轉一周，模擬了天體的自運動；并以此間接帶動另一個軸完成一月一轉，通過蓂莢每天的變化來記錄當月的日期。
蓂莢，中國古代傳說中能隨著月亮的盈虧而生長和落葉的一種植物。在張衡的渾天儀中，蓂莢被設計為一種機械裝置，通過滴水推動模擬月亮的周期變化，用以表示月相和日期，相當于一個自動的月歷。
機械學家和教育家劉仙洲教授深入分析了渾天儀中的齒輪系統，發現其在控制渾象的日轉和蓂莢的升降中發揮了關鍵作用。渾象每日一轉，通過精心設計的齒輪比例，確保齒輪系中的相應齒輪的轉數等于渾象的轉數。同時，利用漏壺對水力進行微調，進一步確保了渾象的準確日轉。
渾天儀的齒輪通過精密的傳動，不僅提升了計時的準確性，也為古代天文學家提供了觀測天體的有力工具，深化了人們對宇宙運行規律的理解。它的出現，展現了中國古代天文學發展的卓越成就。 小小齒輪潤滑無聲地運轉在時代的長河中，催生了無數科技革新。在農業、科技和天文等眾多領域，齒輪的應用廣泛而深遠，它們不僅為古代社會的發展提供了堅實的技術支撐，也為人類文明的進步作出了不可磨滅的貢獻。
